Radares de detección y clasificación de DRONES UAS intrusos en
áreas restringidas
|
|
Un radar de sensibilidad para objetos pequeños es de la mayor importancia en la lucha contra los UAS en aquellas zonas restringidas fijas y provee transportabilidad montados en vehículo; esa movilidad apoya para contrarrestar llegadas inesperadas.
Muestra exactamente dónde está volando el dron, proporcionando a otros sistemas y sensores de acompañamiento de combate al intruso y visualmente dónde enfocar también. Se acelera el proceso de toma de decisiones y acciones, donde el tiempo es clave. También detecta objetos terrestres pequeños, básicamente personas y vehículos. El radar de detección de drones rastrea, detecta y, en algunos casos, clasifica, drones y otros objetos que el radar tradicional no puede. |
|
Radar de drones, UAS, vehículos aéreos pequeños, alcance 1.2 Km
DYNSR223B - compuesto de una matriz de radar, una caja de control integrada y una base giratoria.
Se utiliza para la detección, alerta y la indicación de objetivos de micro/pequeños drones civiles en áreas clave como prisiones, exposiciones y bases militares.
Informa la trayectoria en formación, la posición, la distancia, la altitud y la velocidad del objetivo.
Se utiliza para la detección, alerta y la indicación de objetivos de micro/pequeños drones civiles en áreas clave como prisiones, exposiciones y bases militares.
Informa la trayectoria en formación, la posición, la distancia, la altitud y la velocidad del objetivo.
|
ESPECIFICACIÓN
Sistema de trabajo Modo de funcionamiento Frecuencia de trabajo Distancia máxima de detección Distancia mínima de detección Cobertura de azimut Cobertura de elevación Precisión de distancia Precisión del rodamiento Precisión de tono Tasa de datos Potencia máxima Peso Fuente de alimentación del sistema Interfaz Ambiente de trabajo |
PARÁMETROS DE RENDIMIENTO
Sistema de matriz por fases (escaneo de la máquina de azimut + escaneo de fase de tono) Pulso Doppler Banda C ≥ 1.2 km ≤ 100m 0o a 360o 0o a 30o ≤ 10m ≤ 1.0o ≤ 1.0o ≥ 0.2 veces/s ≥ 4W ≤ 30kg AC220V/80W RJ45 / 1 canal 100M Ethernet (protocolo UDP) Temperatura de trabajo: -40°C a 55°C; Temperatura de almacenamiento: -45°C a 65°C; Con medidas para prevenir la lluvia, el polvo y la arena; Con medidas a prueba de humedad, niebla, salina |
Radar de detección de drones, UAS, vehículos aéreos pequeños, alcance 5-15 Km
El radar de vigilancia de seguridad DYNSR216S se utiliza principalmente para la detección de vehículos aéreos no tripulados, la advertencia y la indicación de objetivos en áreas clave como fronteras, aeropuertos y bases militares, y puede brindar información precisa sobre la trayectoria del objetivo.
|
ARTÍCULO
Sistema de trabajo Modo de funcionamiento Frecuencia de trabajo Distancia máxima de detección Distancia mínima de detección Rango de detección Velocidad de detección Precisión de la medición Velocidad de datos Interfaz de datos Potencia y consumo de energía Ambiente de trabajo Peso |
PARÁMETROS DE RENDIMIENTO
Sistema Phased Array (barrido de fase acimutal) Doppler de pulso Banda S ≥ 5km(Drone) ≥ 8km(Peatón) ≥ 15km(Vehículo) ≤ 100m Cobertura de azimut: 360° Cobertura de elevación: 0 ~ 40° 0.5 m/s~45 m/s Precisión de distancia: ≤ 10 m Precisión de azimut: ≤ 1.0 ° Precisión de velocidad: ≤ 0.5 m/s 4s ~ 6s RJ45, UDP Consumo de energía: ≤250W, fuente de alimentación: AC220 ~ 240V Temperatura de funcionamiento: -40 °C ~ + 55 °C; ≤60.0 kg [matriz de 31 kg + plato giratorio de 26 kg] |

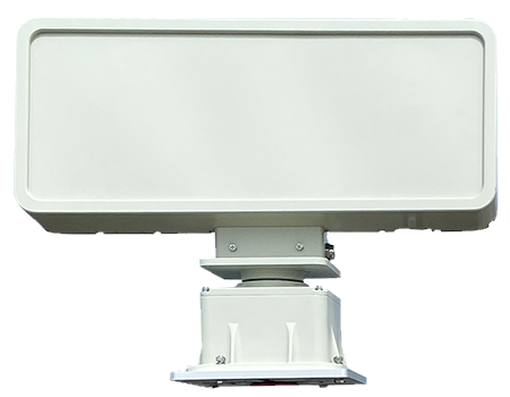

Radar rápida rotación para objetos pequeños dron UAS – vehículo - persona
El radar DYNM223D se compone principalmente de una plataforma rotacional de alta velocidad y una caja de control de distribución de energía.
Se utiliza para la detección de objetivos pequeños y lentos de baja altitud, baja velocidad y peatones.
Se puede utilizar para la alerta y la indicación del objetivo y puede proporcionar información de seguimiento de objetivos precisa y en tiempo real.
Se utiliza para la detección de objetivos pequeños y lentos de baja altitud, baja velocidad y peatones.
Se puede utilizar para la alerta y la indicación del objetivo y puede proporcionar información de seguimiento de objetivos precisa y en tiempo real.
|
PARÁMETRO
Sistema de trabajo Modo de funcionamiento Frecuencia de trabajo Distancia máxima de detección Distancia mínima de detección Rango de detección Velocidad de detección Precisión de medición Velocidad de datos Número destino procesamiento simultáneo Interfaz de datos Energía y consumo de energía Fiabilidad Entorno de trabajo Dimensiones Peso |
VALOR DE PARÁMETRO DE RENDIMIENTO
Sistema phased array Doppler de pulso Banda X (5 puntos de frecuencia de trabajo) ≥ 1.5Km (dron serie Elf 4, RCS0.01m2) ≥ 3km (peatonal, RCS0.5~1m2) ≥ 5.0km (vehículo, RCS2~5m2) ≤ 150m Cobertura azimutal: ≥ 360° Cobertura del ángulo de elevación: ≥ 40° 0.5m / s ~ 30m / s Precisión de medición de azimut: ≤0.8°; Precisión de medición de tono: ≤1.0°; Precisión de medición de distancia: ≤10m; ≥ 0.25 veces/s ≥ 100 RJ45, protocolo UDP 100M Ethernet Consumo de energía: ≤ 200W (total) · Radar: ≤ 110W; · Plato giratorio: ≤ 80W; · Caja de control de distribución de energía: ≤ 10W Voltaje de funcionamiento: AC200V ~ 240V MTBCF: ≥ 20000h Temperatura de trabajo: -40 °C ~ + 55 °C Temperatura de almacenamiento: -45 °C ~ + 65 °C Con medidas para evitar la lluvia, el polvo y la arena Clasificación impermeable: IP65 Radar frontal + plato giratorio: ≤710mm×700mm×350mm Caja de control de distribución de energía: ≤440mm ×280mm ×150mm · Frente del radar: ≤20.0kg · Sistema plato giratorio: ≤22.0kg · Caja de control de distribución de energía: ≤8.0kg |
